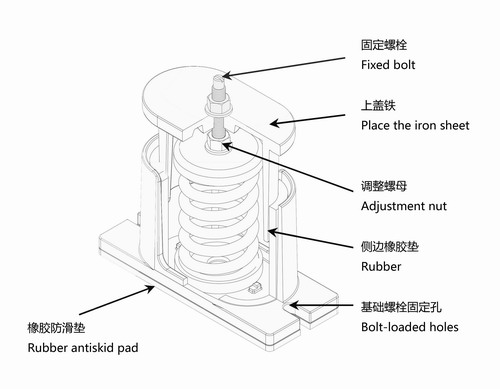

上海淞江減震器集團南通有限公司為您介紹：JB型座式彈簧減震器安裝說明/圖紙講解，該圖紙是有淞江集團技術部提供的，如需轉載請注明來源于：淞江集團南通網站jusitejituan.com。
安裝前，請確認淞江集團彈簧減震器的型號和規格是否正確。
安裝說明：
所需工具：公制口徑17mm（M10）、19mm（M12）開口扳手、爪式千斤頂。

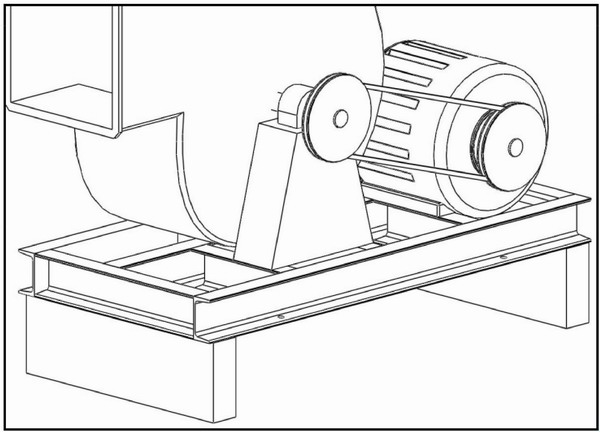

可先放置與彈簧減震器高度相同的臨時木塊與設備安裝處，再安裝設備。（如圖1）

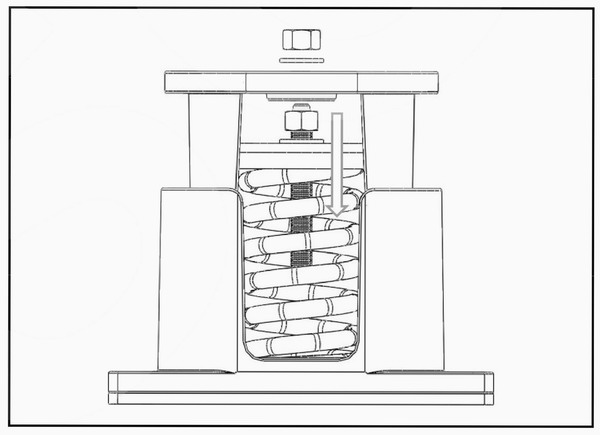

先將固定螺栓的上部螺帽取下，再放松下部的螺母使全牙螺栓下降，以方便將彈簧減震器放入安裝位置。（如圖2）
根據螺栓固定孔的位置，與安裝位置預埋基礎螺栓。

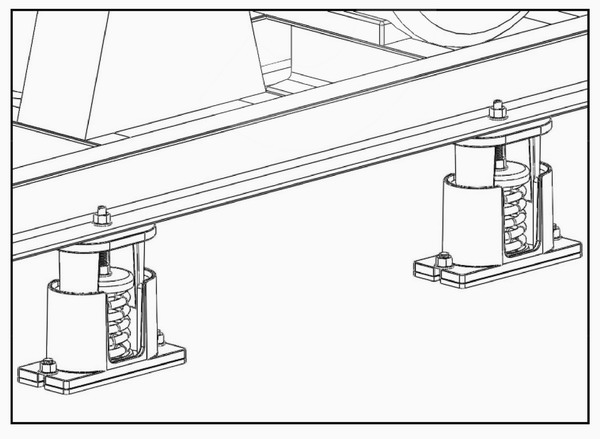

將彈簧減震器放置到與設備的正確安裝位置。（如圖3）

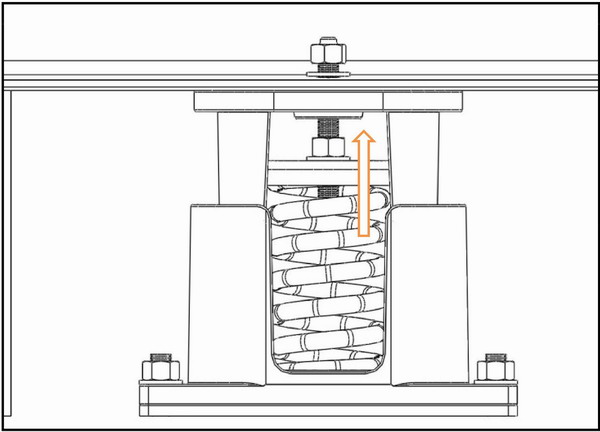

調整下部螺母使全牙螺栓上升至與設備安裝處，并將上部螺母與全牙螺栓鎖緊。（如圖4）

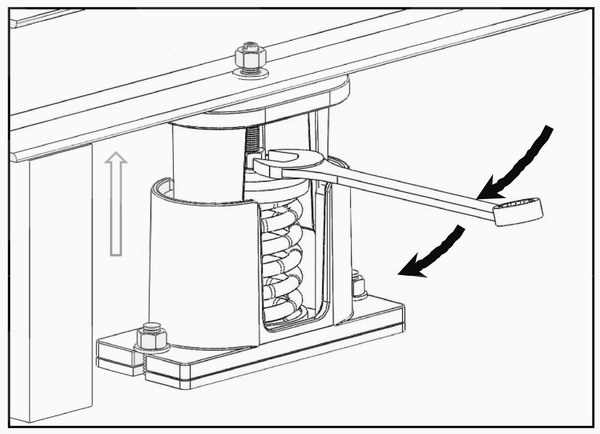

使用開口扳手以順時針方向調整螺母使彈簧受力下壓，調整至臨時木臺可取出時停止調整。（如圖5）

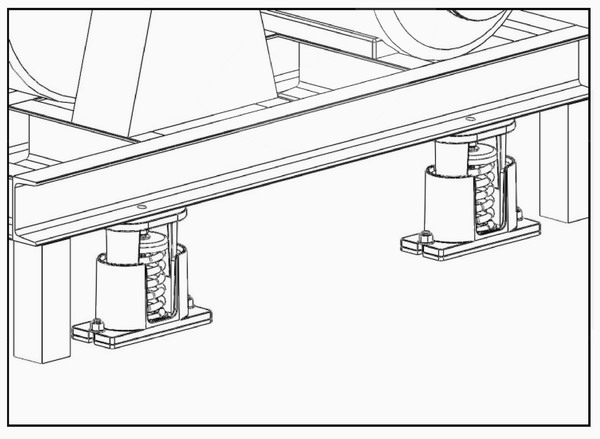

將固定螺栓確保完全鎖緊，即完成淞江集團彈簧減震器安裝調整。（如圖6）
安裝后請檢查彈簧下壓量，如彈簧壓到底，則表示荷重不足，沒有減震效果。應該更換較大荷重的彈簧減震器型號，并請于本公司業務人員聯系。保養須知：每月要觀察CS固定螺栓是否有松動，保持彈簧減震器安裝時彈簧下壓撓度是否正常。
JB型彈簧減震器外形尺寸表：
|
型號/規格 |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
H (mm) |
D (mm) |
M (mm) |
|
JB-S |
155 |
136 |
108 |
75 |
150 |
13 |
12 |
|
JB-M |
215 |
195 |
153 |
90 |
175 |
15 |
14 |
|
JB-L |
215 |
195 |
153 |
90 |
175 |
15 |
16 |
