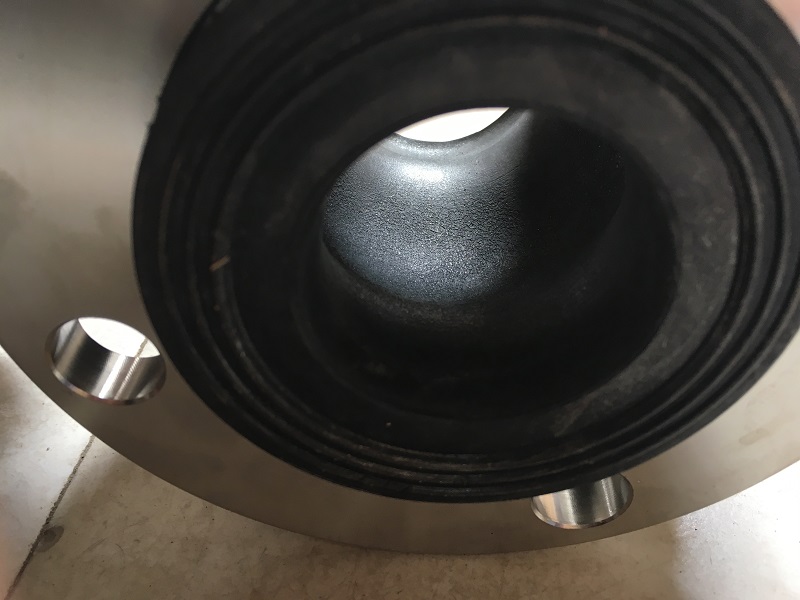

有關(guān)橡膠軟接頭內(nèi)徑不光滑的報告，以下是淞江集團技術(shù)部門給出的解答。橡膠軟接頭在硫化前要放進模具里面去，外殼是金屬模具制作，內(nèi)徑模具是橡膠模具，又叫橡膠氣膽模具，也就是行業(yè)所謂的氣吹模。外殼模具采用模具鋼生產(chǎn)，一般使用壽命在3～5年不等，長期使用導(dǎo)致金屬模具表面不可避免的磕碰，硫化出來的橡膠接頭表面也會印上金屬模具表面磕碰的痕跡，這種痕跡并不是產(chǎn)品沒有硫化完整，而是烙上的印，這種痕跡并不影響產(chǎn)品的性能和質(zhì)量，使用壽命也不會有任何影響。

橡膠接頭內(nèi)孔模具采用耐老化橡膠制成，一般使用壽命100次左右，DN300以上的使用壽命只有50次左右，DN500以上只有20次左右，這種橡膠氣膽模具都有壽命，如小口徑橡膠氣膽可以使用100次左右，當使用到80次的時候橡膠氣膽表面就會出現(xiàn)龜裂現(xiàn)象，橡膠氣膽龜裂紋路會印到橡膠接頭內(nèi)徑，這種現(xiàn)象都是橡膠在硫化過程中產(chǎn)生的氣膽表面烙印，后面再生產(chǎn)的20個橡膠接頭內(nèi)徑就會出現(xiàn)這種紋路，這種紋路并不會脫落，也不會造成質(zhì)量問題，更不會影響到使用壽命。

正確的講：是因為天氣熱，內(nèi)層膠變軟，裝氣膽時向下推，把內(nèi)層膠擠壓導(dǎo)致一部分內(nèi)層膠重疊，由于裝氣膽前涂有脫模劑，重疊部分不能硫化一體，導(dǎo)致內(nèi)徑看是裂紋的現(xiàn)象，

這個是在裝氣膽的時候把內(nèi)層膠打折，由于內(nèi)層膠硫化前要涂脫模劑防止與氣膽粘合，被打折的橡膠由于脫模劑沒有硫化一體，硫化后產(chǎn)生看似裂紋現(xiàn)象，這種紋路不影響質(zhì)量！
